Ошибки газовых котлов Kiturami: коды неисправностей и способы устранения поломок

Мы уверены, вы — не любитель непредвиденных затрат. И, наверняка, не хотите менять совсем новый котел из-за нерешенной вовремя проблемы. Между тем неполадки появляются даже у приборов, которые работают первый день. В статье мы написали про ошибки газовых котлов Kiturami и их коды. Прочитайте ее. Даже если у вас нет отопительного оборудования этого бренда, о нем лучше узнать подробнее — вы поймете, стоит ли покупать его в будущем.

Вы научитесь распознавать ошибки котлов Kiturami. Узнаете, что их вызывает, помимо основных причин. Для удобства мы подали их коды в порядке нарастания. Сразу после них указали остальные сбои и неполадки которые не имеют кодов. Прочитайте статью, и вы будете знать как действовать в случае возникновения неисправности.

Ошибки котлов определяют через коды. У производителей они отличаются. На устройствах Китурами всплывают комбинации цифр от 01 до 98. Расшифровки совпадают для всех котлов этой марки, которые работают на газе. Отличаться они могут только из-за названий отдельных модулей.

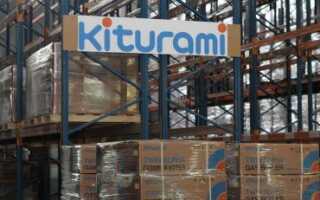

Газовые котлы Kiturami

Компания Kiturami делает котлы с 1962 года и ежедневно выпускает до 9 000 единиц. Китурами производит приборы, работающие на газе, дизельном топливе, твердых пеллетах. Газовые котлы изготавливают под топливо по ГОСТ 5542-2014.

Большинство изделий южнокорейского производителя имеют двухконтурное строение, закрытую камеру сгорания и они полностью автоматизированы. КПД устройств достигает 94 %.

Газовые котлы Китурами
Компания Kiturami использует низкокарбоновые технологии, оснащает свои котлы большим количеством предохранителей и датчиков, делает компактные и совершенные внутренние конструкции

Популярные модели газовых котлов Китурами:

  • World Plus;
  • Eco Condensing;
  • TGB;
  • KSG;
  • World Alpha;
  • Twin Alpha;
  • World 3000;
  • World 5000.

Мощность котлов Kiturami доходит до 465 кВт, а у настенных моделей находится в пределах 13—35 кВт. Их турбоциклонные горелки работают при низком давлении — около 30 мм воздушного столба. Под каждый вид топлива есть свои модели горелок, которые способны работать на одном и том же котле.

У приборов Kiturami есть защита от перемерзания и задувания дымохода. Теплообменники в устройствах World Plus сохраняют качества при долгом использовании «жесткой» воды.

Газовые котлы Китурами служат до 15 лет и больше, многое зависит от условий использования. Приборы выдают ошибки с простой нумерацией — от 01 или от Er 01. Прочитайте о них, чтобы быстро устранять проблемы и поддерживать устройство в рабочем состоянии.

Коды ошибок 01 — 08

Ошибки от 01 до 03 указывают на то, что система контроля не видит пламя или заблокировала розжиг — заранее или после запуска.

Ошибка 01 на дисплее
Ошибки 01, 02 и 03 часто появляются из-за закрытого вентиля — откройте его и перезапустите прибор, заодно проверьте снабжение котла воздухом

Код 01 — нет пламени. Выполняйте действия из списка, и если ничего не меняется, переходите далее по пунктам:

  1. Откройте кран подачи газа на максимум.
  2. Стравите воздух из отопительной системы.
  3. Осмотрите заземление. Провод мог потерять целостность, или его неправильно проложили. Сделайте заземление повторно на глубину 30 см и более.
  4. Сравните давление газа в котле с показателем в инструкции. При расхождении звоните газовщикам.
  5. Проверьте целостность провода розжига и его источника питания.
  6. Устраните копоть и загрязнения с горелки котла.
  7. Очистите также электроды розжига и контроля. На них собирается копоть и нагар. Установите электроды в правильное положение по инструкции, если наклон изменился. Проверьте, работают ли они вообще.
  8. Убедитесь в исправности газового клапана и фотоэлемента системы обнаружения пламени. Поменяйте элементы на новые при потребности.
  9. Проверьте печатную плату, соединения и провода, которые к ней подходят. Замените при нужде.

Код 02 — ложное пламя или его дефект. Проверьте и, если нужно, замените фотоэлемент системы контроля пламени. Замените плату, если она сломалась и не подлежит ремонту.

Проверьте ее на окисление, обрыв, короткое замыкание. Из-за форсунок горелки могли загрязниться электроды. Прочистите их и поставьте в правильное положение.

Код 03 — пламя то появляется, то исчезает на протяжении короткого времени. Прозвоните датчик пламени и замените неисправный прибор. Проверьте давление на манометре. Обратитесь в газовую службу, если показатель находится за пределами нормы.

Котел Kiturami внутри
Строение котла Китурами вместе с датчиком пламени (фотоэлементом) системы контроля пламени, манометром в левом нижнем углу и газовым клапаном

Проблема может быть в вентиляции. Откройте окна и двери, осмотрите встроенные вентканалы помещения. Ошибка осталась — проверьте внешнее состояние вентилятора котла и определите сопротивление мультиметром. Устройство могло сломаться. Загляните также в дымоход и уберите всю грязь.

Код 04 — термодатчик нагревательного элемента работает неправильно. Осмотрите подходящие к датчику провода. Соедините разорванные жилы и зачистите окисленные контакты. Прозвоните датчик на обрыв или короткое замыкание. Осмотрите плату управления. В случае чего свяжитесь со службой, где занимаются профессиональным ремонтом газовых котлов марки Китурами — их чинят во многих сервисах по городам России. Замените эти узлы, если нужно.

Код 05 — поломка датчика перегрева. Прозвоните сейсмический датчик, если он есть в вашем котле. Замените при потребности, но не убирайте. Осмотрите также и сам индикатор перегрева. Определите давление в системе и добавьте воды, если показатель упал. Взгляните на теплообменник. При избытке накипи очистите узел.

Код 06 — сбой в вентиляторе — не удается определить его скорость.

Вентилятор для котла Китурами
Вентилятор для газового котла Kiturami: устройство подает воздух в камеру сгорания, отводит дымовые газы и другие продукты горения

Для исправления ошибки потребуется сделать семь шагов:

  1. Осмотрите провода, которые идут к вентилятору. Зачистите, если окислились. Восстановите разорванные контакты.
  2. Оцените состояние лопастей вентилятора. В случае заметного износа купите новое устройство.
  3. Если соединения дифференциального реле залипают (в том числе после разлипания), замените агрегат.
  4. Убедитесь, что напряжение электросети совпадает с нужным значением. Если нет — установите трансформатор и блок бесперебойного питания.
  5. Освободите дымоход от всего постороннего.
  6. Осмотрите ротационный механизм вентилятора.
  7. Проверьте датчик Холла.

Замените все непригодные узлы.

Код 07 — неполадки с дымоходом. Вероятная причина — скорость вентилятора/нагнетателя выше или ниже нормальной. Обследуйте агрегат, уберите посторонние предметы. Заодно очистите дымовую трубу от грязи и конденсата.

Ошибка всплывает из-за порывов ветра. Если проблема появляется часто, то придется изменить рисунок трубы. Проектировать нужно с учетом розы ветров.

Комнатный терморегулятор
Со многими моделями котлов Китурами идут выносные терморегуляторы CTR, которые облегчают регулирование температуры в помещении и позволяют задавать время работы

Код 08 — проблема с комнатным регулятором температуры. Ошибка появляется при нарушении связи с блоком управлением котлом. Код 08 всплывет и в случае, если длина провода регулятора превышает 10 метров. Кабели терморегулятора иногда попадают под воздействие телефонных и высоковольтных проводов.

Прежде всего отключите регулятор и проверьте работу котла. Если все хорошо, попробуйте сначала найти для терморегулятора другое место и включите еще раз. Проложите кабель термодатчика повторно и правильно, если ничего не изменилось. Избегайте размещения в трубах под полом.

Коды ошибок 14 — 98

Начнем с похожих ошибок — 14 и 34.

Код 14 — неисправность измерителя температуры выхода горячего водоснабжения. Ищите неполадку в самом датчике и его проводе.

Код 34 — ошибка того же плана, касательно датчика температуры входа горячего водоснабжения.

Датчик температуры ГВС
После отказа датчика ГВС (горячего водоснабжения) котел продолжит отапливать жилье, а регулирование и поддержание температуры проточной воды становится невозможным

Код 95 — указывает на низкое давление в котле /отопительной системе, т.е. на нехватку теплоносителя (обычно это вода).

Действуйте так:

  1. Посмотрите, есть ли вода в котле и какое давление в отопительном контуре.
  2. Проверьте и очистите фильтры, если нужно.
  3. Ищите утечку в трубах отопления и радиаторах. Затем — в расширительном баке и теплообменнике устраните протечки.
  4. Взгляните на мембрану расширительного бака. Замените, если растянулась или стала слишком грязной.
  5. Долейте воды до нормального показателя давления.
  6. Осмотрите и отремонтируйте воздушный клапан на трубе, по которой теплоноситель поступает в систему отопления.

Код 96 — сработал индикатор температуры. Температура поднялась выше допустимых 92…97 °C. Котел будет работать в аварийном режиме, пока температура не снизится. Когда ошибка исчезнет, перезапустите устройство.

Устраните причину скачка температуры:

  1. Отмойте теплообменник от накипи.
  2. Проверьте и при потребности замените циркуляционный насос.
  3. Прозвоните термостат. Купите новый, если ремонт невозможен.
  4. То же проделайте с платой.

Код 97 — возможная утечка газа. Рядом с горелкой мог случиться выход природного газа. Остановите подачу газа в котел и отключите его. Позвоните в аварийную службу газа. Ошибка 97 может появиться и от того, что в системе скопился воздух.

Особенности котла Kiturami
Технологии, которые применяют в котлах Kiturami для обеспечения герметичности: защита от гидравлических ударов и проникновения дымовых газов в верхней части теплообменника

Код 98 выскакивает у приборов на жидком топливе. Указывает на недостаточный уровень энергоносителя в топливном баке.

Проблемы в работе котлов Kiturami

Не все неполадки имеют собственный код, поэтому рассмотрим их отдельно.

Не горит индикатор «Сеть» — проверьте питание в розетке и предохранитель на трансформаторе розжига. Если в электросети отсутствует напряжение, вызывайте электрика, если есть — звоните в сервисную службу.

На блоке управления горит индикатор недостаточного количества воды — в устройстве ее нет или уровень слишком низкий. К неполадке также приводят повреждения черного провода котла и красного кабеля датчика.

Комнатный термодатчик работает нормально, но радиаторы холодные — циркуляционный насос не разгоняет теплоноситель по трубам или делает это слишком слабо. Осмотрите запорные детали на трубах отопления. Проверьте сам насос.

Загорелась лампочка «Перегрев» — отопительная система работает неправильно. Проверьте ее.

Если неисправность остается, сделайте следующее:

  1. Настройте запорную арматуру на трубах отопления.
  2. Сетчатый фильтр может нуждаться в очистке. Осмотрите его.
  3. Проверьте циркуляционный насос, отремонтируйте или замените при нужде.

Светится диод «Безопасность» — в горелку котла газ попадает в малом количестве или не поступает вообще. Осмотрите вентили и откройте их при потребности. Проблема осталась — вызывайте газовщиков.

Режимы комнатного регулятора температуры
Схематическое отображение комнатного выносного терморегулятора: в него заложили 5 основных режимов, включая присутствие, отсутствие, душ, сон, контроль нагрева воды

Слишком долго работает насос. На блоке управления постоянно горит индикатор температуры воды — отопительная система работает неправильно или в ней возникли воздушные пробки. Спустите воздух.

Котел стал дольше нагреваться — ищите проблему с давлением газа и состоянием фильтров.

Горелка вибрирует при включении — размера дымохода не хватает для нормального отвода газов.

Эффективность прибора по части горячего водоснабжения и отопления снизилась — в котел попадает плохая вода или грязь из отопительной системы. Поможет химическая обработка контуров и теплообменника.

Выводы и полезное видео по теме

Подробно о починке блока управления после ошибки 06:

Техническое обслуживание котла Kiturami газовщиками:

Вы прочитали о неисправностях в работе газовых котлов Kiturami и их условных обозначениях. Большинство из ошибок указывают на временный сбой без риска для всего прибора, но будьте готовы к тому, что устройство может не работать несколько часов или дней.

Любую проблему устраняйте поэтапно. Следите за давлением в устройстве и системе отопления, напряжением сети, внешними условиями. Не допускайте утечек газа или воды. Как можно быстрее устраняйте их. Не трогайте газовые коммуникации внутри котла и те, что подходят к нему.

Пишите комментарии по теме. Расскажите о самых частых ошибках на вашем котле, его марке. Напишите, приходилось ли его ремонтировать и сколько раз. Довольны ли вы своей техникой? Форма для связи расположена под статьей.
