Ремонт клапана газового котла: как починить агрегат, исправив характерные нарушения в работе

Газовые котлы – надежное оборудование, снабжающие теплом и горячей водой наши загородные дома и часть городских квартир. К сожалению, и они не могут работать совершенно без поломок. А в числе нарушений нередко фигурируют клапаны — устройства защиты и подачи горючего в агрегаты.

Мы расскажем, как и какой ремонт клапана газового котла можно выполнить собственноручно. В подробностях разберем ситуации, сигнализирующие о возникновении связанных с ними нарушений в работе. Подскажем, стоит ли прилагать собственные усилия или лучше обратиться к газовщикам.

В представленной нами статье вы найдете пошаговые руководства по восстановлению работоспособности газовых котлов путем ремонта или замены газового, предохранительного и трехходового клапана.

Разновидности клапанов в газовом котле

Нормальную работу газового оборудования, предназначенного для нагрева санитарной воды и подготовки теплоносителя, обеспечивает широкий набор систем, деталей, устройств, каждое из которых четко выполняем возложенную именно на него важную функцию.

В конструкции газовых котлов есть следующие типы клапанов:

  • Газовый клапан. Компонент газовой системы, отвечающий за пропорциональную поставку голубого топлива в газовую горелку, обеспечивающий стабильный процесс горения в соответствии с командами электронной платы. В составе этого электромагнитного устройства есть еще запорные и регулировочные клапаны.
  • Предохранительный клапан. Составляющая гидравлической системы, предназначенная для сброса излишка теплоносителя из отопительного контура в случае превышения нормативных значений давления.
  • Трехходовый клапан. Деталь гидравлической системы только двухконтурных котлов. Перенаправляет поток подогреваемой воды из контура отопления в ГВС во время потребления ее с гигиеническими целями. В зависимости от класса котла бывает с сервоприводом и без него.

Все перечисленные виды клапанов, участвующих в работе газового котла, можно заменить или отремонтировать в случае поломки.

Галерея изображений
Фото из
Газовые котлы нового поколения являются по сути мини-котельными. В их конструкции есть защитные, контрольные и регулировочные устройства, которые раньше монтировали в трубопровод отопления
В корпусе небольшого по размерам газового агрегата расположен циркуляционный насос, отвечающий за движение воды через теплообменники, и расширительный бак, обеспечивающий резерв на расширение нагревающейся воды
Равномерную подачу и порционную дозировку голубого топлива осуществляет газовый клапан, на фото он в центре. В других конструкциях котлов может располагаться несколько в другом месте
Предохранительный клапан (1) позволяет избавиться от излишка теплоносителя, трехходовый (2) клапан переводит поток по байпасу (4) с отопления на подачу в смесители. Устройство для автоматического стравливания воздуха (3) выпускает излишки из котла

Настенный котел без лицевой панели
Циркуляционный насос и расширительный бачок
Газовый клапан нагревательного агрегата
Предохранительный и трехходовый клапаны

Давайте ознакомимся с технологии восстановления их работоспособности. Освоив несложные ремонтные принципы и приемы, можно значительно увеличить срок службы самого котла.

Характерные поломки и методы ремонта

Перечисленные выше виды клапанов выполняют неоднозначные функции, различаются по конструкции. Различаются и причины, по которым они приходят в непригодность, и способы устранения поломки.

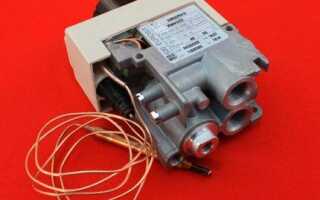

Нарушения в работе газового клапана

Основным назначением газового клапана является регулировка давления газа, подаваемого через форсунки в горелку. Настроить подачу можно так, чтобы в камеру поступало от 25 до 100% потока. Все зависит от того, какой тип газа предстоит использовать в работе оборудования, сколько воздуха будет поступать для нормального горения.

По сути, это электромагнитное устройство, основная работа которого осуществляется только с подключением к электропитанию. Однако когда его электромагнитные катушки обесточены, газовый клапан выполняет функцию детали безопасности. В этом случае он плотно перекрывает каналы, по которым перемещается газообразное горючее.

Связь газового клапана с термопарой
Зажженный запальник действует на рабочую часть термопары, которая начинает вырабатывать ток. Генерируемое электричество передается катушке газового клапана, которая притягивает металлическую шайбу и открывает путь голубому топливу

Генерируемый термопарой газовой колонки или котла отопления заряд попадает на электромагнит (катушку) газового клапана, в результате чего металлическая шайба запорного клапана примагничивается к катушке. Шайба открывает мембрану, чтобы газ мог пройти к запальнику и форсункам горелочного блока.

При затухании или уменьшении пламени ниже нормативных значений термопара прекращает вырабатывать электричество. В итоге происходит размагничивание катушки, удерживающей шайбу. Каналы подачи голубого топлива закрываются.

Схема устройства газового клапана
Если к катушкам газового клапана не поступает ток, устройство герметично закрывает канал поставки голубого топлива в горелку. Кроме запорного клапана в конструкции газового крана есть еще и регулировочные приспособления, с помощью которых производится настройка минимально и максимального потока газа

О необходимости принять меры сообщит падение или повышение статического давления, т.е. давления на входе при неработающем котле. Для агрегатов, перерабатывающих магистральный газ, оно должно быть не ниже 17 мбар. Для котлов, питающихся сжиженным топливом, — не ниже 35 мбар.

В списке типичных поломок газового клапана значатся:

  • Нарушения в электрической цепи, питающей электромагнитное устройство. В этом случае всю проводку и контакты в зонах подключения следует проверить мультиметром. При выявлении обрыва его устраняют банальным способом: путем замены поврежденного провода, зачистки и затягивания контактов.
  • Засорение газового клапана. Каналы устройства могут периодически засоряться минеральными частицами, поступающими вместе с некачественным газом, элементарным нагаром и кальциевыми солями, образующимися в случае наличия конденсата в поставляемом топливе. Спасает простейшая механическая чистка.
  • Выход из строя термопары. Зачастую требует полной замены из-за полного выгорания рабочего края. При этом на электромагнит совершенно не передается ток, как следствие котел не зажигается совсем или блокируется через пару минут работы.
  • Механическое повреждение газового клапана. К примеру, приведенной выше шайбы. Она или перестает плотно прижиматься и обеспечивать герметичность, или не реагирует на регулировку, из-за чего в камеру поступает неконтролируемый объем газа. Для устранения производится замены или клапана, или поврежденной детали.
  • Замыкание на корпус обмотки электромагнитной катушки. Чаще всего происходит из-за кратковременного перегрева и последующего оплавления пластиковой втулки, на которую наматываются витки электромагнита.

Понятно, что перечень всех поломок можно разделить на две группы: нарушения в электрической части и механическое повреждение деталей.

Процесс настройки газового клапана
В продажу газовые котлы поступают с выполненными в заводских условиях настройками на потребление магистрального газа. Их изменяют в случае корректировки расхода газообразного топлива или в случае перевода котла на работу от сжиженной газовой смеси

Сразу предупреждаем, что при проведении любых ремонтных мероприятий, для которых нужно будет снимать корпус агрегата, автоматически лишает владельца права воспользоваться гарантией от производителя. Кроме того, ни фирма, ни организация, с которой заключен договор на обслуживание, не будет нести малейшей ответственности за негативный результат.

Бывает, что вместо того чтоб узнать, как грамотно починить электромагнитный клапан газового котла, хозяин агрегата упорно старается включить его. При этом непрерывно жмет на кнопку устройства подачи газа, пытаясь запустить горелку. Так поступать категорически нельзя.

Если самостоятельно открывать путь газовому потоку, горелка котла все равно не зажжется. Зато газ бесконтрольно будет поступать в помещение, пока владелец будет удерживать палец в буквальном смысле «на курке». Чем это угрожает? В лучшем случае легким отравлением, в худшем – взрывом.

С шагами восстановления электромагнитной катушки газового клапана ознакомит следующая подборка фото:

Галерея изображений
Фото из
В качестве примера разберем электромагнитное запорное устройство простейшей конструкции от котла Ростовгазоаппарат АОГВ
В рабочем состоянии металлическая шайба клапана обязана примагничиваться к катушке при подаче на нее тока от батарейки в 1,5В. Из-за замыкания на корпус обмотки она не магнитилась
Осматриваем электромагнитную часть газового клапана, ищем замыкание катушки, каждая из которых включает 6-7 витков толстого провода
Отсоединяем от корпуса припаянную к нему втулку с резьбой, разогрев паяльником место соединения
Удаляем полимерную втулку, которая изолировала провод обмотки. Она деформировалась и стала причиной замыкания обмотки клапана
Вместо поврежденной и деформированной втулки ставим новую деталь. Если ее не удалось купить, подойдет пара отрезков ПВХ трубок, продетых друг в дружку
Все детали, которые были отделены от корпуса газового клапана, ставим на штатные места в порядке, обратном порядку, выполняемому во время разборки
После сборки деталей газового клапана привариваем втулку с резьбой обратно к корпусу газового клапана

Шаг 1: Разборка газового клапана
Шаг 2: Поиск неисправности клапана
Шаг 3: Поиск участка повреждения катушки
Шаг 4: Открепление от корпуса втулки
Шаг 5: Удаление изоляционной втулки
Шаг 6: Замена поврежденной пластиковой втулки
Шаг 7: Обратная сборка газового клапана
Шаг 8: Припаивание резьбовой втулки

Отремонтировать клапан газового котла не слишком просто, но это гораздо дешевле, чем покупать и ставить новое оборудование для подготовки теплоносителя и горячей воды.

Завершив ремонт, с целью профилактики все составляющие газовой системы стоит очистить от загрязнений. С участков пайки следует удалить флюс, используя предназначенный для этого растворитель. Далее нужно проверить работоспособность клапана, запитав его от батарейки на 1,5В.

Проблемы с предохранительным клапаном

В конструкции настенного газового котла нового поколения обязательно есть как минимум один предохранительный клапан. В газовых колонках и старых напольных агрегатах для отопления он не предусматривался. Считалось ведь, что это защитное устройство должно было монтироваться на трубопровод после котла.

Двухконтурные агрегаты, обрабатывающие систему отопления и ветки подачи санитарной воды, могут снабжаться парой предохранительных клапанов. Один из них ставят на отопление, второй – на трубопровод ГВС. В обоих случаях это устройство приоткрывается от превышения давления в системе и выпускает излишки воды. Затем автоматически захлопывается.

Предохранительный клапан для оснащения газового котла
Нет смысла ремонтировать предохранительный клапан, так как в большинстве случаев поломки его связаны с появлением трещины на корпусе или срыве резьбы, нарушающей герметичность. Это устройство просто меняют

О проблемах с предохранительным клапаном собственникам газового котла сообщит протечка в области расположения этого защитного устройства. Оно находится в нижней части агрегата, недалеко от циркуляционного насоса. С точным расположением ознакомит технический паспорт.

При наличии серьезной поломки ремонтировать предохранительное устройство не имеет смысла. Производится только замена. Если под уплотнителем или в механической части застряла песчинка, есть резон банально разобрать и снова собрать приспособление.

Неполадки с техходовым клапаном

Повторимся – трехходовыми клапанами снабжаются только двухконтурные котлы. Их задача заключается в перенаправлении потока воды из отопления в ГВС и обратно. Точнее, вода по команде трехходового крана поступает в пластинчатый теплообменник для последующей подачи ее в точки водоразбора или в основной теплообменник, связанный с системой отопления.

Нарушения в работе трехходового клапана можно определить:

  • По снижению температуры теплоносителя в контуре отопления.
  • По холодной воде, поступающей в сантехнические приборы при работающем нагревательном оборудовании.
  • По отсутствию эффекта переключения, т.е. по нагреву либо только теплоносителя, либо только санитарной воды.

Самой распространенной причиной поломки трехходового клапана является появление минерального осадка на внутренних стенках устройства. Происходит это из-за простейшего засорения, из-за того, что на водопровод перед газовым котлом не поставили фильтр.

Значительно реже перегорает сервопривод или выходя из строя отдельные его компоненты. При выявлении неполадок с приводом менять придется полностью трехходовый кран. Его подбирают согласно спецификации, указанной в техпаспорте производителем агрегата.

Однако беспощадно выкидывать устройство переключения в случае его отказа работать не нужно. Работоспособность такого прибора можно попытаться восстановить, чтобы оставить в качестве резервного аппарата.

Этапы ремонта трехходового клапана подробно изложены в следующей фото-галерее:

Галерея изображений
Фото из
Если трехходовый кран двухконтурного газового котла перестал перенаправлять поток нагреваемой воды с отопления на ГВС, значит, он требует ремонта. Кроме устройства мастеру понадобится крестовая отвертка, паяльник и мультиметр
Изучаем состояние входного отверстия. В большинстве случаев на нем видны минеральные отложения и ржавчина
Для того чтобы разобрать трехходовый кран газового котла, откручиваем четыре шурупа, применяя в работе крестовую отвертку
Мультиметром проверяем работоспособность двух микропереключателей, находящихся внутри корпуса.
Открутив еще два шурупа, снимаем двигатель трехходового клапана, чтобы проверить его состояние
Все внутренние детали разобранного трехходового клапана осматриваем, очищаем от ржавчины и минерального осадка
Производим тестирование работоспособности мотора клапана. Проверяем сопротивление между его выводами. Если показания тестера измеряются в единицах Ом, меняем. Сопротивление рабочего мотора должно быть 15 кОм или около этого значения
Если ремонт клапана не дал ожидаемых результатов и проводка, соединяющая клапан трехходовый кран с проводкой, оказалась в порядке, дело в электронной плате. Теоретически ее можно отремонтировать, но лучше поменять

Этап 1: Подготовка техходового клапана к ремонту
Этап 2: Осмотр входного отверстия
Этап 3: Откручивание винтов от корпуса клапана
Этап 4: Проверка работоспособности микропереключателей
Этап 5: Отсоединение двигателя клапана
Этап 6: Очистка внутренних поверхностей от осадка
Этап 7: Тестирование работы двигателя крана
Этап 8: Электронная плата для замены

Не забываем о том, что устройство перенаправления воды подключается к электропитанию. Значит, если сам клапан не поврежден, неполадки могут быть в проводке. Устраняются они элементарным способом: сначала проводку проверяют прозванивают, затем меняют поврежденный провод.

Если все в порядке с проводкой, то надо проверить контакты. Все места соединений проверяют мультиметром. Для профилактики их нужно рассоединить, протереть спиртосодержащим составом, снова подключить, затянув с усилием.

Бывает, что в отказе трехходового крана выполнять работу виноват не он сам и не электропроводка, а отправляющая команды электронная плата. В мастерской ее, конечно, могут восстановить, заменить перегоревший резистор. Но чаще всего меняют полностью на аналогичную модель.

Выводы и полезное видео по теме

С устройством газового клапана, причинами нарушений в работе и методами ремонта ознакомит следующий видеоролик:

Решение проблемы с трехходовым клапаном газового нагревательного агрегата:

Разборка и чистка предохранительного клапана:

Ремонт клапанов газового оборудования позволит значительно продлить эксплуатационные сроки агрегатов. Починить их значительно проще и дешевле, чем покупать новую модель. Не все ремонтные операции рекомендуется проводить самостоятельно, но простейшие действия вполне доступны домашним мастерам.

Хотите поделиться собственным опытом в деле восстановления работоспособности клапанов газового котла? Располагаете полезной информацией по теме статьи, которой стоит поделиться с посетителями сайта? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фотоснимки.
